La “CometAnatena”

El comienzo Desde hace mucho tiempo teníamos la idea con EA1HFI (a partir de ahora Marcelo) de utilizar diversos elementos como sistemas radiantes relativamente efectivos. Esa búsqueda nos ha llevado a experimentar con diversos materiales y formas, hasta que dimos con lo que seria el comienzo de una idea divertida.

Durante casi todo el año, debido a nuestra frecuentes salidas de esparcimiento, el coche de Marcelo carga con una cometa de aproximadamente 1700mm de envergadura, le dimos varios vistazos en muchas oportunidades hasta aquel Domingo de viento.

El día perfecto… Aquel Domingo sin actividad por la tarde planteamos la vieja idea de izar una antena elevada por la fuerza eólica de nuestra hermosa cometa. Nos animamos a subir al monte Deva con la idea de poder llevar a cabo el menester, aunque algunas cuestiones las tuvimos que “apañar” en el ultimo momento

El “trasformador”, un buen donante… No disponíamos ni Marcelo ni Yo de un cable fino para poder probar el izado sin forzar la caída del elemento sustentador (barrilete=cometa). Así que en la desesperación de hacerlo ese mismo día Marcelo opero a corazón abierto el primario de un pequeño transformador de 12V que había dejado de funcionar (o quizás no, pero valía la pena reventarlo).

Cometa a “doble hilo”, engorroso… Así sucedió la primera versión de este curioso sistema radiante, en esta primera oportunidad izamos la cometa con su cuerda correspondiente y de la misma anilla de la que se sujeta la cuerda atamos la antena que acababa al lado de la mesa en un UNUN 10:1.

Este mecanismo fue algo engorroso, la cometa se mantuvo mucho en nuestra vertical pero cada vez que “coleaba” daba peligrosos tirones sobre el UNUN. El ajuste de SWR funciono perfecto, sin problema en absoluto, pudiendo hacer curiosos QSO’s con USA y varios países de Europa con tan solo 2 o 3W, en QRP total.

Cometa Versión 2.0 Aquella experiencia nos dejo un sabor de boca de esos indescriptibles, el de volver a intentar pero mas preparados. Por mi trabajo utilizo frecuentemente muchos tipos “algo raros” de cables, uno de ellos es un conductor de 1mm2 muy fino y muy, pero muy resistente a la tracción mecánica, perfectamente idóneo para hacer la doble función de izado y antena a la vez.

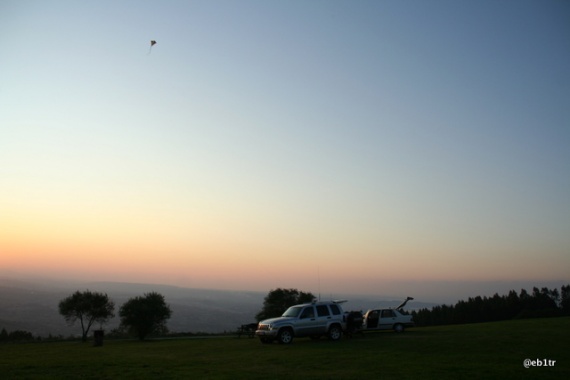

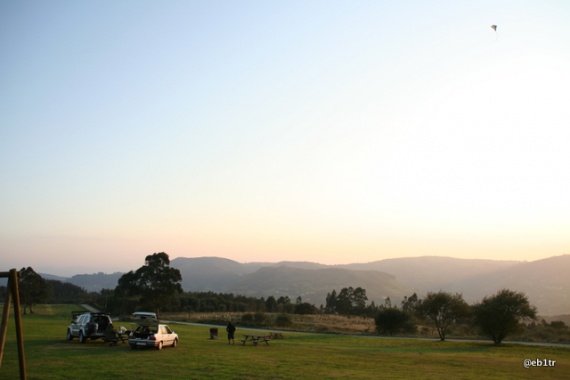

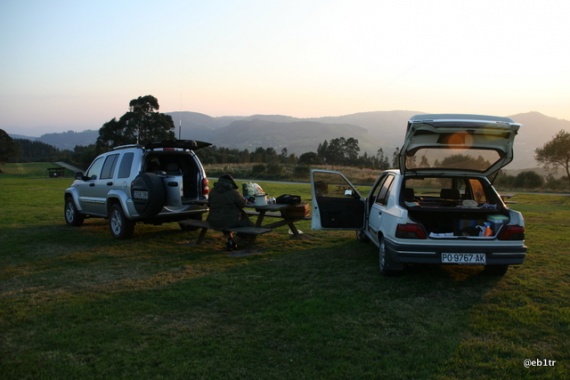

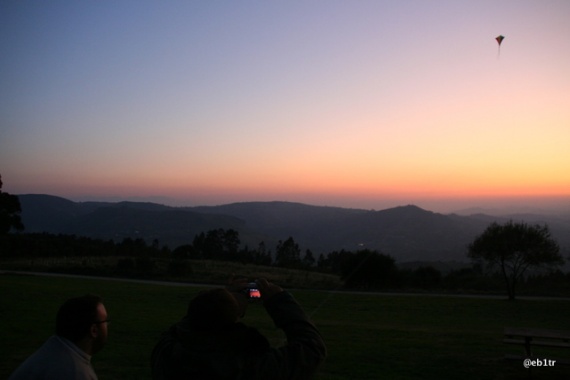

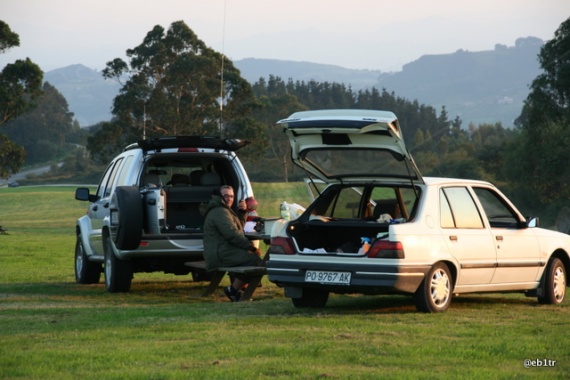

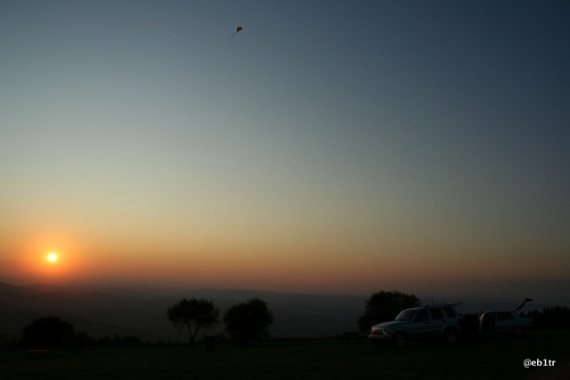

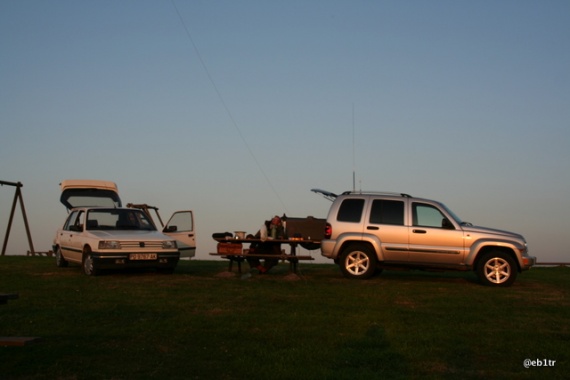

Otra de las características de este cable es que viene en bobinas muy “manejables” de 800m de longitud así que me hice con una de ellas y esperamos las condiciones de viento adecuadas. El día en cuestión (mucho viento por cierto) nos dispusimos en el mismo Monte Deva, en su parte mas alta, y el viento era perfecto, muy fuerte sin rachas y en una misma dirección.

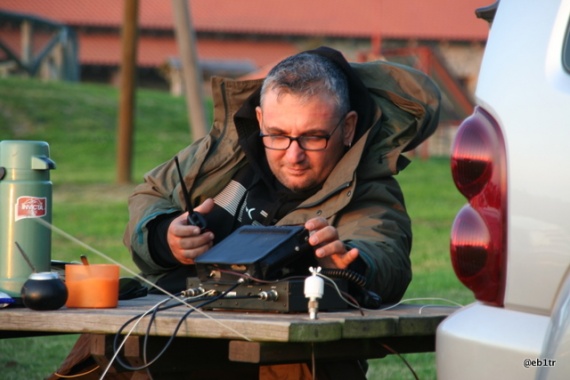

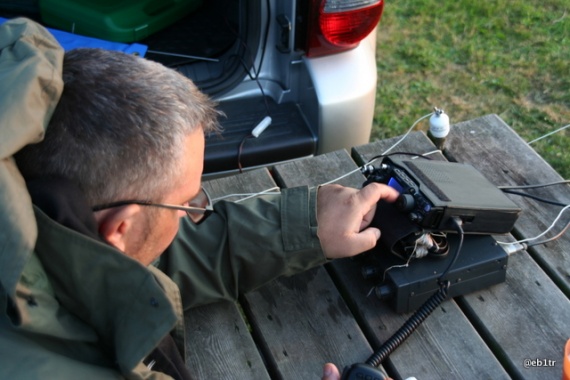

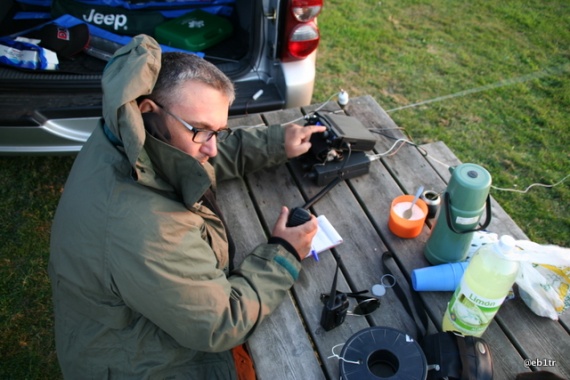

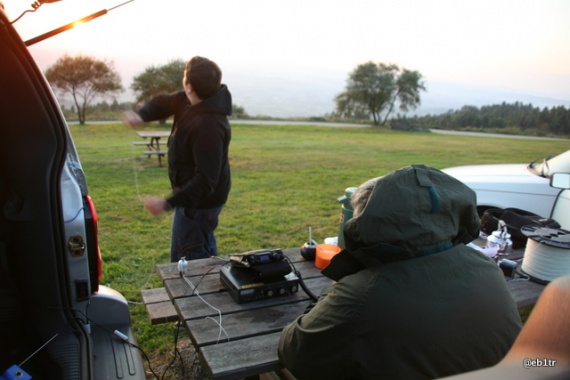

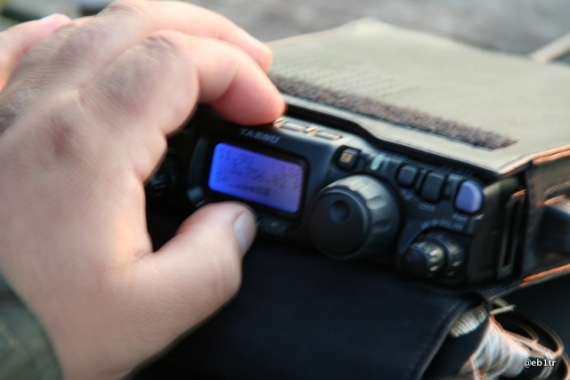

En un principio no cortamos el cable, solo dejamos que la cometa se fuera todo lo que quisiera hasta el punto que el propio peso del cable comenzó a bajarlo, en ese momento cortamos y llevábamos ya unos 60 a 70m. El setup de esta versión fue algo distinto, el mismo TRX FT-817ND, pero esta vez en vez de llevar solo el UNUN 10:1 llevamos también un MFJ-949.

No puedo expresar lo que aquella tarde oíamos, desde ya que jamas he escuchado tantas cosas como aquel día, teníamos estaciones monitoras en la ciudad (una con Butternut y otra con una HyGain) y donde nosotros hacíamos QSO’s con USA en 20 o 17m las estaciones de referencia NO OIAN ABSOLUTAMENTE NADA, una pasada absoluta.

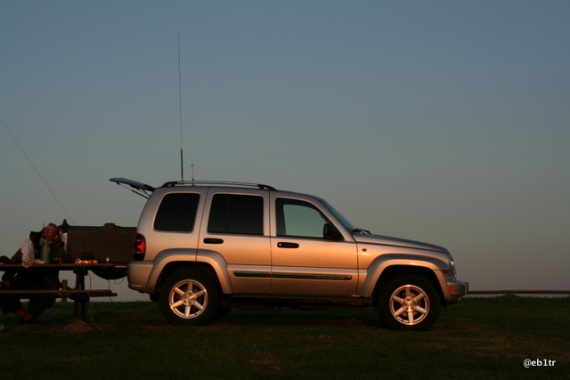

Mas tarde incluso llegamos a conectar el sistema radiante al 706MKIIG de mi móvil, pero la RX era tan sumamente fuerte en 80 y 40 metros que se hacia imposible poder discriminar, señales en toda la banda de +40dB 0 +60dB.

Espero que esta particular experiencia les haya gustado y divertido como a nosotros, es por eso que la radio nos gusta tanto, porque hasta con un simple cable y una cometa uno puede quedar maravillado de este Hobby


También te podría gustar...

6 Respuestas

  1. Jorge dice:

    Hola,

    tras haber leido vuestro articulo, me he quedado interesado en saber alguna cosilla más acerca del montaje realizado.
    En concreto en la parte mecánica, que cable es en concreto el utilizado, y la que tipo de antena habeís utilizado (obviamente no será una antena miniaturizada).

    Un saludo.

    • Art dice:

      Buenas Jorge, el sistema seria mas menos asi

      TRX -> Acoplador -> Balun Magnetico (10:1) -> Cable (antena de hilo largo) -> Cometa

      Como puedes ver es muy simple, pero la cantidad de longitudes de onda que metes en la banda de 20 o 17 metros lo hacen una antena muy efectiva.

      El cable en concreto es de la marca Raychem, no te puedo especificar justo el modelo, pero es de aproximadamente 1mm de seccion.

      Espero que te sirva el dato, si necesitas alguna otra cosa ya sabes donde estamos…

      Saludos.

      • Jorge dice:

        Muchas gracias,

        intentaré hacer una prueba y ya comentaré mi experiencia.
        Lo del cable es interesante porque se puede romper en cuanto el viento aumente.

        Un saludo.

  2. Art dice:

    Tendría que ver ese cable cortado por tracción para creerme… es realmente muy fuerte.

  3. Matias dice:

    Me ha gustado precisamente porque el otro dia estaba pensando en esto precisamente, y mira por donde veo aqui los resultados.

    Y digo yo, ¿no debes tener alguna idea de la velocidad del viento verdad? Aunque si me puedes decir la el QTH y el dia tal vez se pueda sacar de alguna estación meteorologica de la zona

    Saludos y enhorabuena 😉

    • Art dice:

      Gracias por los comentarios, este fin de semana cuando llegue a casa te envio por MP los datos que me pides… estoy de viaje y de momento no tengo la fecha y no te puedo precisar el lugar, saludos y gracias por visitar mi Web.
