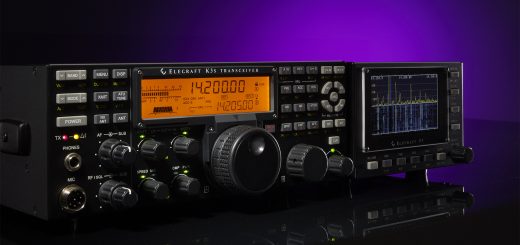

Elecraft P3 ¿si o no?

La verdad es que es una respuesta que puedo conocer recien en este momento, la respuesta corta es que SI. La larga requiere un poco mas sustento.

El equipo del que vengo es desde un Icom IC-756PRO3, y la verdad es que para muchos (no era mi caso) la pantalla era un factor determinante en la compra, pero cuando la tienes la utilizas. En el Icom hay muchas cosas que no puedes decidir, mas bien decides casi nada, por lo que a la hora de encargar me vi un poco afectado por esa situación. Aposte por P3 de la misma forma que lo hice por el K3, por numeros y por convencimiento de que había un «plus» detras del escaparate (nada bonito en ninguno de los dos casos :D)

Al comenzar las pruebas con el P3 me fuí dando cuenta que no se trata de un simple medidor estático de la FI que le estamos haciendo medir, sino que, por la conexion de CAT que tiene con el K3 (el P3 se intercala entre el K3 y el PC) se convierte en otro mando de frecuencia  del K3 para desplazamientos a «simple vista», nunca mejor dicho.

Es de destacar que Elecraft le ha querido dar un toque mas técnico que frívolo, pudiendo realizar cambios de todo tipo en las escalas y representación de las señales, mas pareciéndose a un osciloscopio que a un medidor de espectro como el del PRO3 (los demás los desconozco).

Este breve comentario es en respuesta al tema que se ha tratado en la lista de Elecraft en Español (http://es.groups.yahoo.com/group/elecraft-es/) en la que participo, iniciado por Agustin (EA1YV). Asi que ayer actualicé el firmware del K3 y del P3 y hoy me propuse dar la respuesta mas amplia a mi pregunta.

En la primera imagen podemos observar una captura en la que vemos en el centro el ancho de banda pasante en el VFO principal (en verde) y una pequeña marca (esquina inferior izquierda) en colo fucsia que nos indica que el VFO secundario se encuentra fuera de la escala de medición.

Puntero de fuera de escala

Observamos el puntero (abajo a la izquierda) que nos indica que el segundo VFO esta fuera de la escala de SPAN

En la segunda imágen podemos observar el VFO secundario posado en una frecuencia superior al principa, con el ancho de banda pasante en sombrado fucsia.

Vemos que al entrar el segundo VFO dentro del cuadrante se representa en un color distinto que el principal y con su propio ancho de banda pasante.

Hasta este momento el VFO secundario solo está ahi, pero cuando le damos a los mandos para operar en SPLIT para indicarnos (gráficamente) que la frecuencia de operación es partida el VFO configurado como TX (el secundario) se pone en rojo.

Nota: Ya el display del K3 tiene una indicación para ello, pero el P3 también lo representa.

Cuando el segundo VFO cobra la funcion de TX (en SPLIT) el color fucsia pasa a rojo para advertirnos gráficamente.

Hasta este momento habíamos estado haciendo mediciones con un suelo de -130dBm, pero hay momentos en los que un suelo tan bajo nos hace perder relación de las distintas emisiones que estamos recibiendo, asi que en la siguiente imagen reducimos la sensibilidad del P3 hasta llegar a que el suelo sea el ruido de banda.

Al reducir la sensibilidad a -110dBm, observamos que el ruido de banda queda en el suelo de la medición, destacándose solo señales por encima de ese valor.

Hemos reducido las señales no deseadas (ruido de banda) casi a cero, pero la intensidad de la señal que queremos medir es baja por lo que cambiaremos la escala vertical, y conseguimos que esa señal sea mas pronunciada.

Disminuímos la escala de forma de medir solo señales entre -110 y -70dBm, con lo que estaciones con señales mas pequeñas se amplían en el cuadrante.

Finalmente hacemos los cambios necesarios para una de los usos del P3 (consultado puntualmente por Agustin, EA1YV) y es la actividad de banda, yo lo hice en la banda de 40 metros, como se puede observar, pero vale para cualquiera. Reduzco aún mas el suelo de señal (a -100dBm) y amplio la escala vertical a la vez que abro completamente el SPAN (escalado horizontal, el de las frecuencias que recibo), de tal forma de oir todas las señales comprendidas entre 7000 y 7200KHz.

Reducimos el suelo de la medición a -100dBm, para quitar totalmente el ruido de la medición, y abrimos totalmente el SPAN (+/-100KHz) para que no se nos escape nada en la banda de 40 metros.

En esta ultima vista observamos las estaciones en banda, así como la posición relativa de ambos VFO del K3, podriamos añadir los punteros de los VFO que se utilizan para «mandar» al K3 alli donde nosotros deseemos de una forma grafica.

Como complemento envió esta última captura, corresponde a la banda de 40 metros en medio del Contest IARU HF, con banda abarrotada de estaciones y la configuración anterior para ver la banda completa, donde se aprecian ambos VFO´s y, en medio de ellos, una marca que corresponde al «puntero» MKR A, con una simple pulsación pasamos el VFO principal a la frecuencia señalada.

Observamos una linea vertical que podemos desplazar fácilmente con el mando del P3, y al pulsarlo pasamos, en este caso, el VFO principal a la frecuencia señalada. (imágen aclamada por Agustín, EA1YV, espero que te valga para tomar la desición)

Como empecé este post, la respuesta es SI, si me vale la pena tener aquí el P3, y confiando en la I+D+I de Elecraft, estoy seguro que en breve tendré aún mas razones para este razonamiento.
