Heil Pro-7 (dinámico) en Icom IC-7610

ic-7610-heil-pro7

Una mala idea

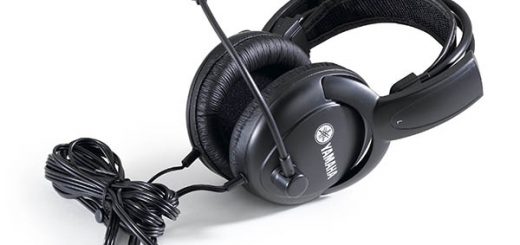

En buen momento se le ocurrió a alguien de Icom colocar alimentación phantom en el pin de micrófono de los equipos de HF. Este tema nos trae algún que otro dolor de cabeza desde hace mucho tiempo a muchos de nosotros, he tocado este tema a la hora de adaptar un Yamaha CM-500 a equipos de HF.

Mientras en otras marcas (Yaesu y Kenwood, por ejemplo) la elección de un micrófono no estándar es una cuestión subjetiva, cuando nos disponemos a utilizar algún headset (Heil u otro) en un Icom teníamos que adaptarlo de diferentes formas o, incluso, comprar los modelos iC de Heil (mas caros, evidentemente).

Básicamente estábamos «obligados» a utilizar elementos «electret» en nuestros headsets, si no queríamos complicarnos demasiado o, si ya disponíamos de un headset «dinámico«, le debíamos interponer entre la cápsula y el pin de micrófono un condensador de tántalo de 1uF. Por cuestiones de diseño, hasta ahora, los equipos de Icom tenían (para mas inri) una ganancia de entrada muy baja (o la hacían así para utilizar sus micrófonos electret).

La buena decisión

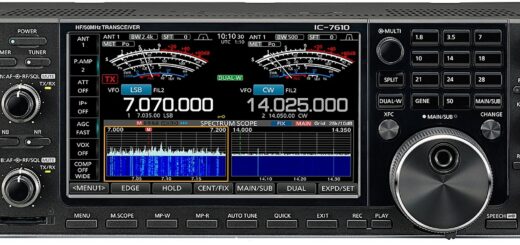

Este fin de semana me disponía a hacer, una vez mas, una adaptación de cápsula dinámica para el Icom IC-7610. Dándole vueltas al manual para buscar el pinout del conector me encuentro con esta información:

mic-pinout

Una NOTA fenomenal. Se puede observar que la alimentación phantom del pin de micrófono se puede «desconectar».

Debo reconocer que me alegró, sin mas; y es que Elecraft incorpora ésta (entre otras) opción para configurar parámetros de la entrada de micrófono desde hace ya una década.

Nos encontraremos con la opción de configuración en:

SET > Connectors > MIC Input DC Bias (predeterminado ON, para electret)

Hoy he realizado la comprobación empírica, el funcionamiento es espectacular, no solo por quitar la alimentación, sino que (de alguna forma, probablemente un cambio de impedancia) se adapta la entrada para que el nivel generado por una cápsula dinámica se totalmente suficiente para llegar a los niveles de correctos de ALC y compresión. Muy buena mejora por parte de Icom.

Podría haber estado mejor

Era de suponer que semejante avance hubiese podido ser incorporado también en el Icom IC-7300 y el Icom IC-9700, pero tras comprobar el manual os confirmo que esto NO se puede hacer en esos modelos, una lástima.

Me sorprende no haber leído nada al respecto de este tema, en general. Sólo, después de haberme pegado con ello, una búsqueda de Google me llevó a la estupenda web de reviews Icom de AB4OJ, donde se comenta muy por lo alto.

También te podría gustar...

11 Respuestas

  1. aristides flores dice:

    Buenas tardes excelentes temas , me gustaria saber los ajustes del audio de tx qu e se acoplan en el audio , Gracias

    • EB1TR dice:

      Hola Aristides. Gracias por tus comentarios.

      La verdad es que no recuerdo exactamente los valores de ajustes para el PRO-7, pero si recuerdo que estaban bastante al limite del rango, vamos, casi a tope te diria. Eso si, la modulación era con un tono excepcional y unos niveles absolutamente perfectos, la radio funciona muy bien con este producto de Heil.

      Un saludo.

  2. Aristides Flores dice:

    Gracias por la atencion 73,

  3. Aristides dice:

    Buenas noches EB1tr, Tengo un mic hiel pr 40 cómo recomiendas que deje el ajuste grave y agudo para este mic gracias por la atención. 73,

    • EB1TR dice:

      Hola Aristides.

      Depende un poco del perfil. En general se recomienda que no abuses de graves e intentes tener un audio predominantemente medio/agudo para DX, pero tambien va en funcion de lo que necesites «corregir» de tu tono de voz natural. Lamento no poder concretar mas. 🙁

  4. Antonio dice:

    Hola Aristides que tal, mis saludos.
    Consulto..cómo hago para escuchar mi propia voz al momento de modular y así escuchar y regular mi tonos adecuados?

  5. Luis dice:

    Buenas tardes. Estupendo articulo. Por favor una duda. Tengo un viejo micro Icom SM2 y quisiera adaptarlo a Kenwood.
    Entiendo que entre la patilla de tensión de Kenwood de 8v y la linea de microfono he de intercalar un condensador de tantalo de 1uF y aproximadamente 4,7v y con el positivo del condensador mirando al equipo?.
    Eso es todo o habria que poner una resistencia……desconozco valos entre la linea de mic y la tierra de mic?.
    Gracias

    • EB1TR dice:

      Buenas Luis. He estado mirando por encima circuitos del IC-SM2 y la información parece algo confusa. Deberías asegurarte si tu modelo es un simple micrófono de 600ohms o si tiene un previo dentro, para determinar los pasos a seguir.

      Un saludo.

      • Luis dice:

        Gracias por la respuesta. Básicamente en sm2 es igual en su circuitería al sm6 y sm8. Si es cierto que la información del manual del sm2 es confusa y no es correcta. Repito en impedancia, previo y demás idéntico al sm6 y sm8
